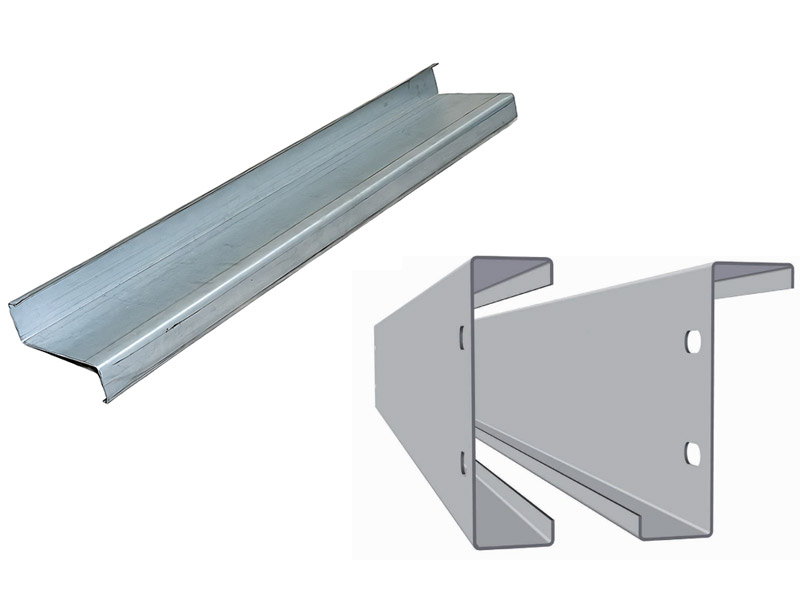

Correas metálicas C y Z
En una nave industrial, la chapa o el panel de cubierta no se apoya directamente sobre los pórticos. Entre ambos hay un elemento que suele pasar desapercibido y que, sin embargo, condiciona el peso de la estructura, el ritmo de montaje y el comportamiento de la cubierta durante décadas: las correas metálicas. Las más utilizadas hoy son las de sección C y Z, fabricadas en acero galvanizado y conformadas en frío.
¿Qué son las correas metálicas y para qué sirven?
Las correas son las vigas secundarias que se colocan en perpendicular a los pórticos principales. Su función es recibir el cerramiento (chapa trapezoidal, panel sándwich o panel imitación teja) y transmitir a la estructura las cargas que llegan a la cubierta o a la fachada:
- El peso propio del cerramiento y de las instalaciones que cuelgan de él.
- La nieve y el viento, incluida la succión, que tiende a levantar la cubierta.
- Las cargas de mantenimiento cuando se camina sobre la cubierta.
En fachada cumplen la misma misión en vertical: son los largueros sobre los que se fija el panel o la chapa.
Durante años se utilizaron perfiles laminados en caliente (IPE o UPN) como correas. Hoy, en la mayoría de naves, se han sustituido por correas conformadas en frío, que ofrecen la misma capacidad con mucho menos peso. Si quieres comparar ambas soluciones, en nuestra entrada sobre perfiles metálicos laminados en caliente explicamos en qué casos siguen siendo la mejor opción.
Cómo se fabrican las correas C y Z
Las correas se obtienen a partir de bobina de acero galvanizado que pasa por un tren de perfilado. Los rodillos van doblando la chapa en frío hasta darle la sección final, y después se corta a la longitud pedida y se punzonan los taladros de unión.
Este proceso tiene tres ventajas claras:
- Ligereza: al trabajar con espesores pequeños, la relación entre resistencia y peso es muy alta.
- Protección de serie: el galvanizado viene de origen, así que la correa llega a obra lista para montar, sin pintura adicional en ambientes normales.
- Fabricación a medida: cada correa se corta a la longitud exacta y con los taladros en su sitio, lo que reduce el trabajo en obra.
Correas C: características y usos
La correa C tiene un alma vertical, dos alas iguales y, normalmente, dos pequeñas pestañas de rigidización en los extremos. Es una sección simétrica respecto a su eje horizontal.
Es la opción habitual en estos casos:
- Vanos cortos o correas simplemente apoyadas, de pórtico a pórtico, sin continuidad.
- Largueros de fachada, puertas, huecos y cercos.
- Estructuras ligeras: marquesinas, cobertizos, entreplantas, refuerzos y elementos auxiliares.
- Correas dobles en cajón, uniendo dos C espalda con espalda cuando se necesita más rigidez.
Su principal limitación es que no se pueden solapar entre sí, porque las secciones no encajan. Por eso, en vanos largos o en cubiertas con mucha carga suele quedarse por detrás de la Z.
Correas Z: características y ventajas del solape
La correa Z tiene las alas orientadas en sentidos opuestos. Esta geometría permite encajar una correa dentro de la siguiente sobre el apoyo del pórtico, de modo que las dos piezas se superponen en un tramo y se atornillan entre sí.
Ese solape es su gran ventaja:
- Convierte la línea de correas en una viga continua, que reparte mejor los esfuerzos que una sucesión de vanos aislados.
- Refuerza la zona de apoyo, que es justo donde los momentos son mayores.
- Permite reducir el canto o el espesor de la correa para la misma carga, con el consiguiente ahorro de acero.
Por eso la Z es la referencia en cubiertas de naves industriales y agrícolas con varios vanos, y en cualquier proyecto donde la separación entre pórticos sea amplia.
Correas C o Z: ¿cuál elegir para tu proyecto?
Como regla general:
- Cubierta con varios vanos y pórticos separados: correa Z solapada.
- Fachada, huecos o vanos aislados: correa C.
- Estructuras pequeñas o reformas: correa C, por sencillez de montaje.
- Cubiertas con cargas altas de nieve o viento: Z solapada, con el canto y el espesor que indique el cálculo.
Muchas naves combinan ambas: Z en cubierta y C en fachada. Lo importante es que la elección salga del cálculo estructural, que debe seguir el Código Técnico de la Edificación (DB SE-A) y el Eurocódigo 3 para perfiles conformados en frío.
Qué datos tener en cuenta al pedir correas
Antes de solicitar presupuesto, conviene tener claros estos datos:
- Tipo de sección: C o Z.
- Canto (altura del alma): depende de la luz entre pórticos y de las cargas. A más separación, más canto.
- Espesor: junto con el canto, define la resistencia de la correa.
- Longitudes y solapes: si las correas Z van solapadas, hay que indicar la longitud de cada pieza y la del solape.
- Taladros: posición y diámetro para la unión a los ejiones o a las otras correas.
- Recubrimiento de galvanizado: en ambientes agresivos (costa, explotaciones ganaderas, industria química) conviene subir la protección. Lo explicamos en la entrada sobre protección contra la corrosión en estructuras metálicas.
- Accesorios: ejiones, tirantillas y tornillería.
Errores habituales con las correas
- Elegir la correa por precio y no por cálculo. Una correa justa puede deformarse con la primera nevada y dañar el cerramiento.
- Olvidar la succión del viento. En naves abiertas o en zonas expuestas, el esfuerzo que levanta la cubierta puede ser mayor que el de la nieve.
- No colocar tirantillas. Sin ellas, las correas pueden girar o pandear lateralmente.
- Separar demasiado las correas. La distancia entre correas debe ajustarse a lo que admita el cerramiento elegido. Un panel sándwich y una chapa trapezoidal no admiten la misma separación.
- Usar tornillería inadecuada. La fijación del cerramiento a la correa depende de su espesor. En nuestra guía de tornillería para chapa trapezoidal y panel sándwich tienes las claves.
Si quieres repasar otros fallos frecuentes en la estructura, te recomendamos la entrada sobre errores habituales al elegir perfiles metálicos.
Preguntas frecuentes sobre correas metálicas
¿Qué diferencia hay entre una correa y un perfil laminado?
La correa se fabrica doblando chapa en frío y pesa mucho menos que un perfil laminado en caliente de capacidad similar. El laminado, como el IPE, sigue siendo la opción para vigas principales y pilares.
¿Las correas galvanizadas necesitan pintura?
En ambientes interiores o rurales normales, no. En ambientes muy corrosivos se puede aumentar el galvanizado o aplicar un sistema de pintura adicional.
¿Se pueden cortar las correas en obra?
Se puede, pero el corte deja el acero sin protección en ese punto. Lo recomendable es pedirlas a medida y, si hay que cortar, tratar el borde con galvanizado en frío.
¿Cada cuánto se colocan las correas?
Depende del cerramiento, de las cargas y de la pendiente. La separación la fija el cálculo, teniendo en cuenta lo que admite el fabricante de la chapa o del panel.
