Tornillería para chapa trapezoidal y panel sándwich
En cubiertas y fachadas metálicas, la tornillería no es un “detalle”: es una parte crítica del sistema porque afecta a la estanqueidad, a la resistencia frente al viento y a la durabilidad del conjunto. En SiderAceros, por ejemplo, la chapa trapezoidal se valora por su resistencia mecánica y por su solape longitudinal que ayuda a garantizar la estanqueidad, pero esa ventaja se puede perder si la fijación no es la adecuada o si está mal instalada.
Tipos de tornillos
La primera idea clave es sencilla: no existe un tornillo “universal” que sirva para todo. El tornillo correcto depende del material que vas a fijar (chapa trapezoidal o panel sándwich), del tipo de soporte (correa metálica, madera u hormigón) y del espesor real de la base donde va a trabajar la broca. En panel sándwich, además, hay que recordar que el propio panel cambia según el uso (cubierta o fachada) y esa aplicación condiciona la fijación y el sellado para evitar entradas de agua. Cuando la estructura es metálica (correas y perfilería), lo más habitual es utilizar tornillos autotaladrantes o autoperforantes, porque perforan y fijan en un solo paso, acelerando el montaje. En tornillos específicos para panel sándwich, es muy común que incorporen arandela de EPDM, precisamente para lograr una unión estanca y proteger frente al agua en cubiertas y cerramientos. Si el soporte es de madera, se suelen usar tornillos autorroscantes diseñados para “morder” bien el material sin perder agarre con el tiempo. Y si la fijación va sobre hormigón, la solución cambia por completo: se recurre a tornillos o sistemas de anclaje pensados para ese soporte, porque el comportamiento mecánico no tiene nada que ver con una correa metálica.
La pieza que evita la mayoría de las filtraciones

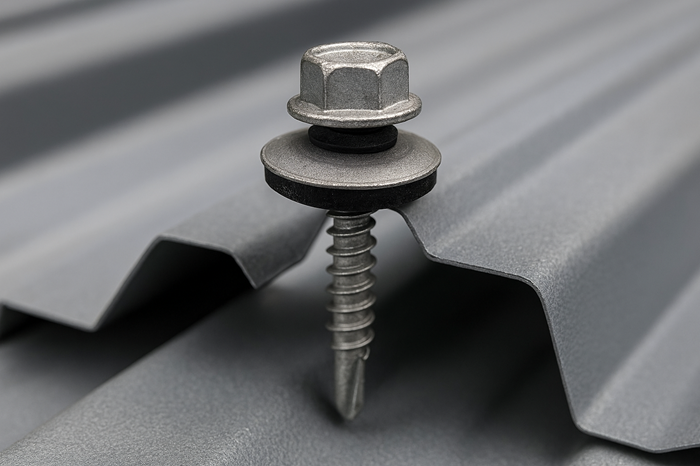

Si hay un elemento que explica gran parte de las filtraciones (y también de cómo evitarlas), es la arandela de sellado. En cubiertas y paneles, se utiliza mucho la arandela “acero + EPDM” vulcanizado, porque está pensada para crear un cierre estanco alrededor del tornillo. Fabricantes de tornillería para panel sándwich destacan que la arandela de goma EPDM mejora el sellado frente al agua y da fiabilidad a la fijación en exterior. Además, hay guías técnicas que muestran algo muy práctico: el sellado falla tanto si aprietas poco (no sella) como si aprietas demasiado (dañas el EPDM y con el tiempo puede perder estanqueidad). Por eso, el objetivo no es “apretar al máximo”, sino lograr una compresión uniforme y controlada de la arandela.
Longitud, diametro del tornillo y dónde colocarlos
Sobre cómo elegir la longitud del tornillo, la regla es simple: tiene que atravesar la chapa o el panel y anclar con rosca suficiente en el soporte. En tornillería de panel sándwich, algunos catálogos ya ayudan indicando rangos de “espesor fijado” y capacidad de taladro, lo que facilita elegir la medida sin improvisar. También es importante no confundir “taladra” con “vale para cualquier espesor”: en soportes metálicos más gruesos necesitas una broca adecuada a ese espesor, porque si no, la fijación puede quedar débil o la punta puede sufrir.
Otro punto que suele generar dudas es dónde colocar los tornillos en la chapa trapezoidal. Hay métodos de instalación que recomiendan fijar en la cresta para reducir el riesgo de entrada de agua, y otros que detallan posiciones según perfil y subestructura. Por eso, lo más sensato es seguir la recomendación del sistema concreto y del fabricante, porque “hacerlo como siempre” es una de las causas típicas de goteras. En cualquier caso, recuerda que la chapa trapezoidal está pensada para cerramientos por su solape y su estanqueidad, pero esa ventaja depende de que el montaje respete el sistema de solapes y remates.
Respecto a la separación entre tornillos y la cantidad de fijaciones, no existe una cifra única válida para todas las obras. Influyen el tipo de perfil, el espesor, la zona de viento, el tamaño de los paños y el tipo de soporte, así que conviene ajustarse a las recomendaciones del sistema y al criterio técnico del proyecto. En diseño y ejecución de elementos de acero conformado en frío y sus uniones, los Eurocódigos y la normativa de ejecución conectan el buen resultado con una ejecución adecuada de las uniones y fijaciones.
Para finalizar, os dejamos los errores más típicos que conviene evitar en obra: usar tornillos demasiado cortos (agarre insuficiente), elegir una broca que no corresponde al espesor real del soporte, comprimir mal la arandela EPDM y descuidar solapes/remates. Si necesitas una solución completa, tiene sentido que el proveedor te ayude a coordinar material y remates: en SiderAceros, además de la chapa para cubiertas y fachadas, se ofrece plegado para remates y piezas a medida (canalones, vierteaguas y remates), que es justo donde muchas cubiertas fallan si se improvisa. Si necesitas cualquier ayuda con tu proyecto, nuestro equipo estrá encantado de ayudarte.
